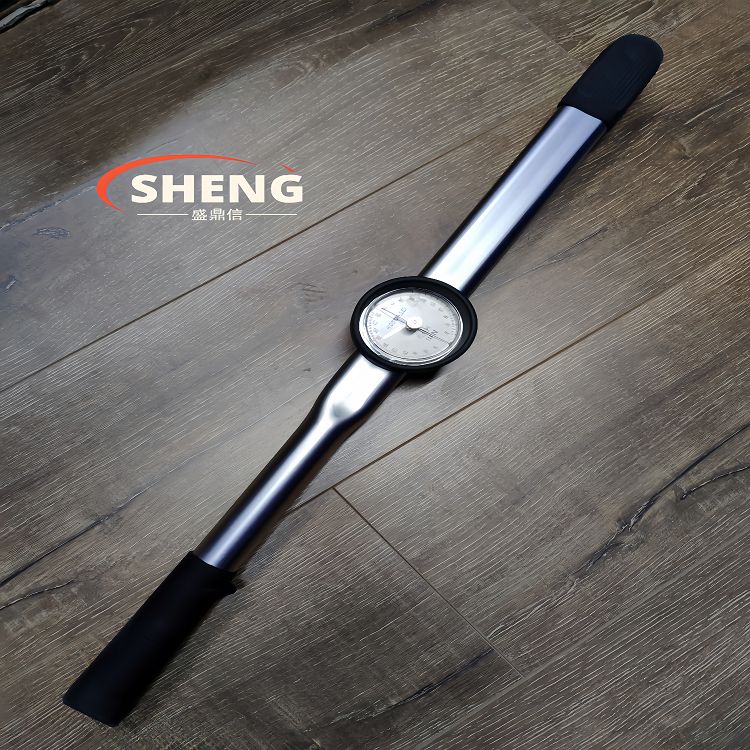

Produktbeskrivning
Vridmomentnyckeln i urtavla består av flera delar såsom skiftnyckelkroppen, elastisk elementförstärkningsmekanism och minnesmekanism. Den har egenskaperna hög precision, vackert utseende, enkel användning, god tillförlitlighet och utbytbart huvud. Det används ofta inom flyg-, flyg-, varvs-, bil-, järnvägs-, verkstadsmaskiner, kraft och andra industrier. SDX-125HP-vridmomentnyckeln kan mäta vridmoment på båda sidor med en noggrannhet på ±3 %.
|
Modell |
Vridmomentområde |
Fin Skala |
Längd |
Vikt |
Förare |
|
SDX-125HP-001 |
1-12 |
0.2 |
305 |
0.45 |
1/4" |
|
SDX-125HP-002 |
3-25 |
0.5 |
320 |
0.5 |
3/8" |
|
SDX-125HP-003 |
5-50 |
0.5 |
355 |
0.55 |
3/8" |
|
SDX-125HP-004 |
10-100 |
1 |
395 |
0.6 |
1/2" |
|
SDX-125HP-005 |
20-200 |
2 |
497 |
0.8 |
1/2" |
|
SDX-125HP-006 |
30-280 |
3 |
690 |
1.35 |
3/4" |
|
SDX-125HP-007 |
40-420 |
5 |
890 |
2.45 |
3/4" |
|
SDX-125HP-008 |
50-560 |
5 |
1100 |
3.85 |
3/4" |
|
SDX-125HP-009 |
70-700 |
10 |
1330 |
4.5 |
3/4" |
|
SDX-125HP-010 |
100-850 |
10 |
1330 |
4.85 |
1" |
|
SDX-125HP-011 |
100-1000 |
10 |
1445 |
5.1 |
1" |
|
SDX-125HP-012 |
200-1500 |
20 |
1445 |
5.2 |
1" |
|
SDX-125HP-013 |
300-2100 |
20 |
1472 |
5.2 |
1" |
Hur man använder skiftnyckel
SDX-125HP-momentnyckeln är en instrumentindikator för att mäta vridmomentet för gängade fästelement, som kan detekteras godtyckligt inom mätområdet. Den är lämplig för vridmomentprovning av fästelement med höga precisionskrav.
1. Före användning måste du först justera nollläget!
(1) När du använder den för högerrotation, vrid ratten ovanför ratten moturs för att få den röda drivna pekaren nära den svarta aktiva nålen; vrid höljet så att den drivna pekaren pekar mot nollläget för rattens vridmomentskala.
(2) När du använder den för vänsterrotation, vrid ratten ovanför ratten medurs för att få den röda drivna pekaren nära den svarta aktiva nålen; vrid höljet så att den drivna pekaren pekar mot nollläget för rattens vridmomentskala.
2. Vid användning ska åtdragningskraften appliceras långsamt och stadigt tills den drivna visaren rör sig till det önskade vridmomentvärdet.
3. Efter att kraften stoppats återgår den aktiva visaren automatiskt till noll, den drivna visaren förblir på det indikerade skalvärdet och vridmomentvärdet kan avläsas exakt. Vrid ratten ovanför ratten för att återställa den drivna visaren till noll, och sedan kan du använda den igen.
