Dubbelsensor digital momentnyckeltestare

Skicka förfrågan

Beskrivning

Introduktion

Dubbelsensor digital momentnyckeltestare är ett testinstrument som används för att kalibrera olika momentnycklar. Instrumentet använder enkelchipskontrollteknik och är sammansatt av högprecisionsmomentsensorer och kraftfästen. Den har noggrann testning, stabil prestanda, rika funktioner och enkel användning. Instrumentet följer Rufas ledande teknik i branschen, och alla indikatorer har nått den inhemska förstaklassnivån. Det är ett mycket kostnadseffektivt testinstrument och har använts i stor utsträckning inom tillverkningsindustrier och mät- och testavdelningar som elektricitet, lätt industri, maskiner, motorer, förbränningsmotorer, elfordon, motorcyklar, bilar, fartyg och flygplan.

Komponenter

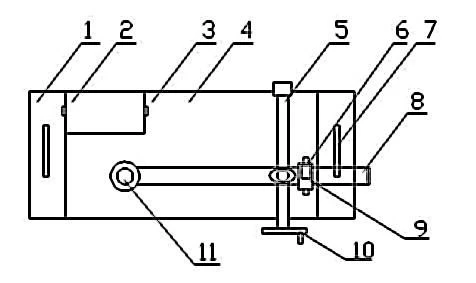

Dubbelsensor digital momentnyckeltestare plandiagram (Figur 1), vy bakifrån (Figur 2):

Figur 1

figur 2

Delarnas namn:

1- Basplatta:

2- Display: kan ställa in och visa vridmomentvärde;

3- Justeringsratt för displayvinkel:

4- Bostad:

5- Skruv:

6- Höjdjusteringsratt: kan justera plattformens höjd för att göra momentnyckeln som ska testas i horisontellt läge. Om den inte är i ett horisontellt tillstånd kan det orsaka mätfel;

7- Handtag: används för att flytta instrumentet;

8- Horisontell kraftstav:

9- Vänster och höger justeringsratt: justera testplattformen så att den passar armlängden på momentnyckeln som ska testas, och kan även justera testplattformens riktning för att anpassa sig till framåt- och bakåtmätning av momentnyckeln;

10- Drivande handhjul: ladda eller lossa momentnyckeln som testas;

11- Sensorkrafthuvud: flera omvandlingstesthuvuden är utrustade enligt den kvadratiska huvudstorleken på momentnyckeln på fabriken;

12- RS232-anslutningshål: kan anslutas till en dator (denna funktion är inte utrustad på fabriken och användaren måste köpa ett instrument med denna funktion separat);

13- Tom;

14- Strömbrytare [POWER]:

15- Strömuttag (AC11V/220V):

16- Installera den bakre luckan: Öppna den bakre luckan för att kalibrera instrumentet. Icke-professionella är strängt förbjudna att ta bort tavlan!

Displaypanel

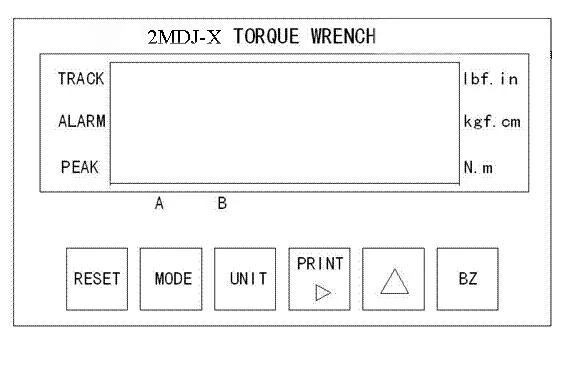

Paneldiagrammet för den digitala vridmomentnyckeltestarens display med dubbla sensorer visas i figur 3.

Figur 3

●Visningsfönstret i mitten av skärmen kan visa det aktuella vridmomentvärdet. De tre indikatorlamporna till höger representerar tre respektive mätenheter. De tre indikatorlamporna till vänster: SPÅR-lampan indikerar att mätläget är i spårningsläge, PEAK-ljuset indikerar att mätläget är i toppläge och LARM-lampan indikerar övergränsalarm;

Driftinstruktioner

1. Slå på strömbrytaren;
2. Tryck på knappen "ENHET" för att välja önskad måttenhet;
3. Tryck på "MODE"-tangenten för att ställa in mätläget till "TRACK";
4. Tryck på knappen "RESET" för att nollställa det visade värdet;
5. Tryck på "BZ"-tangenten och dess kombinationstangent för att ställa in det övre gränsvärdet för larm;
6. Välj de tillbehör som matchar momentnyckeln som ska mätas och placera dem på kraftsensorhuvudet;
7. Placera momentnyckeln som ska mätas på arbetsstationen (mellan kraftsensorhuvudet och testplattformen) och justera höjdjusteringsratten för att hålla momentnyckeln på vattennivån. =I horisontellt tillstånd, justera de vänstra och högra justeringsrattarna för att anpassa sig till armlängden och mätriktningen för momentnyckeln;
8. Tryck på "MODE"-tangenten för att ställa in mätläget till "PEAK"-tillståndet eller "TRACK"-tillståndet. Om det är i "PEAK"-tillståndet kan du registrera toppdata (maximalt värdedata). Tryck på "RESET"-återställningstangenten för att rensa maxvärdesdata och återställa displayen till noll;
9. Vrid på handratten för att ladda, och du kan se på displayen att vridmomentvärdet ändras med laddningen. När vridmomentvärdet når eller överstiger det inställda larmvärdet, kommer instrumentet att ljuda ett larm och "ALARM"-larmlampan på displayen tänds för att påminna operatören om att sluta ladda; För att förbättra mätningens noggrannhet, när man närmar sig eller uppskattar det maximala värdet eller inställda värdet, bör laddningshastigheten saktas ner;
10. Om du vill skriva ut mätvärdet eller överföra mätdata till datorn, tryck på [Skriv ut】Skriv ut-knapp;
11. Vrid handratten bakåt för att ta bort momentnyckeln som testas;
12. Om du vill fortsätta testa, upprepa stegen ovan. Det rekommenderas generellt att mäta flera gånger och ta det genomsnittliga värdet;
13. Om testet är över, ta bort testtillbehören, stäng av strömmen och förvara instrumentet på rätt sätt;
14. Om användaren inte testar en momentnyckel utan andra verktyg, se testprocessen ovan. Om det behövs, krävs en speciell armatur;

Tekniska specifikationer

Modell	Vridmomentområde [N.m]	Vikt [Kg]	Max effektiv arm[mm]	Yttre mått[mm]			Förare [mm]
Modell	Vridmomentområde [N.m]	Vikt [Kg]	Max effektiv arm[mm]	L	W	H	Förare [mm]
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Precision	±1%
Visningsläge	5-siffrig LED-display
Strömförsörjning	AC 220v-240v/50Hz
